Selamat Datang di Ensiklopedia Mini 4WD

Buku pintar ini adalah manual rekayasa dan panduan definitif untuk setup Mini 4WD di Indonesia. Telusuri prinsip fisika, mekanika transmisi, rancang bangun sasis, hingga strategi balap (STO, BMAX, Side Damper) yang disajikan secara interaktif.

📘

Level 1: Beginner

Pemasangan part dasar sesuai buku petunjuk (OOTB - Out of The Box).

🔧

Level 2: Intermediate

Pemahaman kombinasi part, rasio gir, dan penempatan mass damper dasar.

⚖

Level 3: Advanced

Modifikasi derajat thrust angle, pemilihan material ban (Maroon/Super Hard).

⚙

Level 4: Expert

Rekayasa presisi tinggi (AT Bumper, MS Flex, Ban Bubut, Floating Gear).

Mulai Eksplorasi

Pilih kategori di menu navigasi untuk memulai meracik setup impian Anda. Pahami fisika di balik setiap lompatan, dan mekanika di balik setiap putaran roda.

4WD

Fisika Dasar & Handling

Bagian ini membedah mekanika pergerakan. Atur Distribusi Berat (CoG), evaluasi efisiensi jenis Damper, dan bereksperimen dengan Setup Roller serta Tiang Stabilizer.

⚖ Center of Gravity (CoG) Visualizer

Atur posisi Mass Damper untuk mengubah Distribusi Berat.

CG
Keseimbangan Netral: Setup standar. Mobil stabil secara umum namun mungkin memantul (bouncing) tidak terprediksi saat mendarat dari lompatan besar.

Ground Clearance (Level 1-4)

Batas resmi Tamiya: Min. 1.0 mm. Jarak ini menentukan gesekan kinetis di Slope (tanjakan).

L1

Mur Kepala Datar (Standard)

Jarak aman >2mm. Sangat aman dari gesekan, tapi tidak bisa mengerem di lintasan curam.

L2

Countersunk (Baut Tanam)

Dasar sasis menjadi sangat rata. Mengurangi resiko tersangkut di sambungan lintasan.

L3

Presisi Brake Sponge

Rem busa (Sponge) diset presisi dengan ketebalan menyisakan jarak 1.1mm - 1.5mm. Menghasilkan pengereman optimal sebelum mobil melompat.

⇅ Simulator Setup Damper (Anti-Bounce)

Pilih jenis damper untuk bagian Depan, Tengah, dan Belakang. Anda kini bisa memilih bentuk spesifik (Bowl, Block, Cylinder) atau sistem ayunan pendulum (Hanging).

Stabilitas (Daya Redam) 0%
Beban Total (Penalti Berat) 0%
Kelebihan (Pros)

Pilih kombinasi setup terlebih dahulu.

Kekurangan (Cons)

Pilih kombinasi setup terlebih dahulu.

Tamiya Track Surface
CHASSIS

Simulator Setup Rollers & Friksi

Pilih kombinasi roller depan dan belakang untuk melihat simulasi efek mekanisnya di tikungan. Thrust angle ideal depan adalah 3°-5°.

Double Alu WA (Wide Angle) di depan mencegah mobil miring. Ringless 19mm di belakang menjaga kecepatan rotasi tetap tinggi dengan friksi minimal.
Kecepatan Menikung (Corner Speed) 85%
Stabilitas (Anti-Terlempar) 90%
Kehilangan Energi (Friksi Dinding) 20%

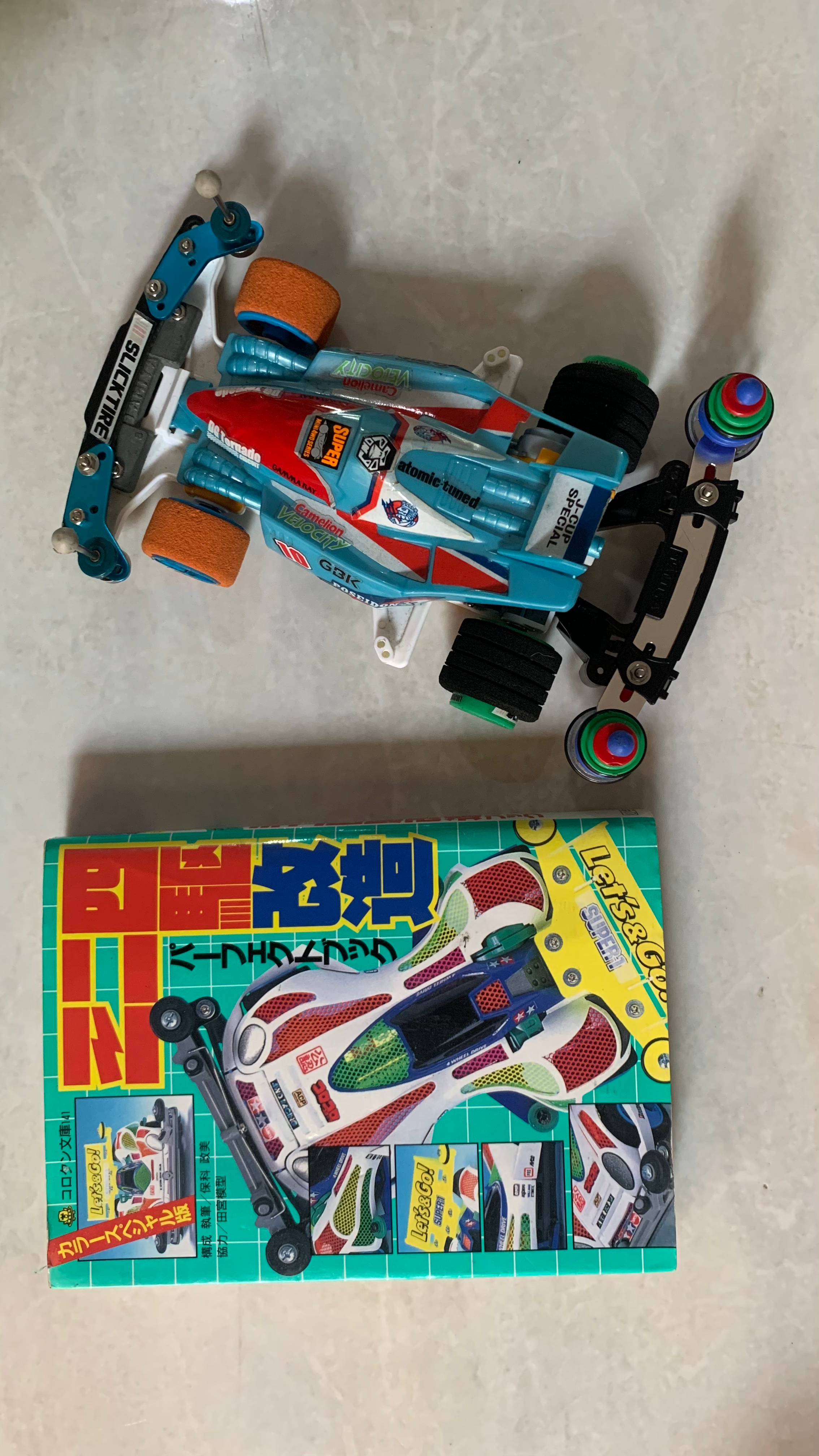

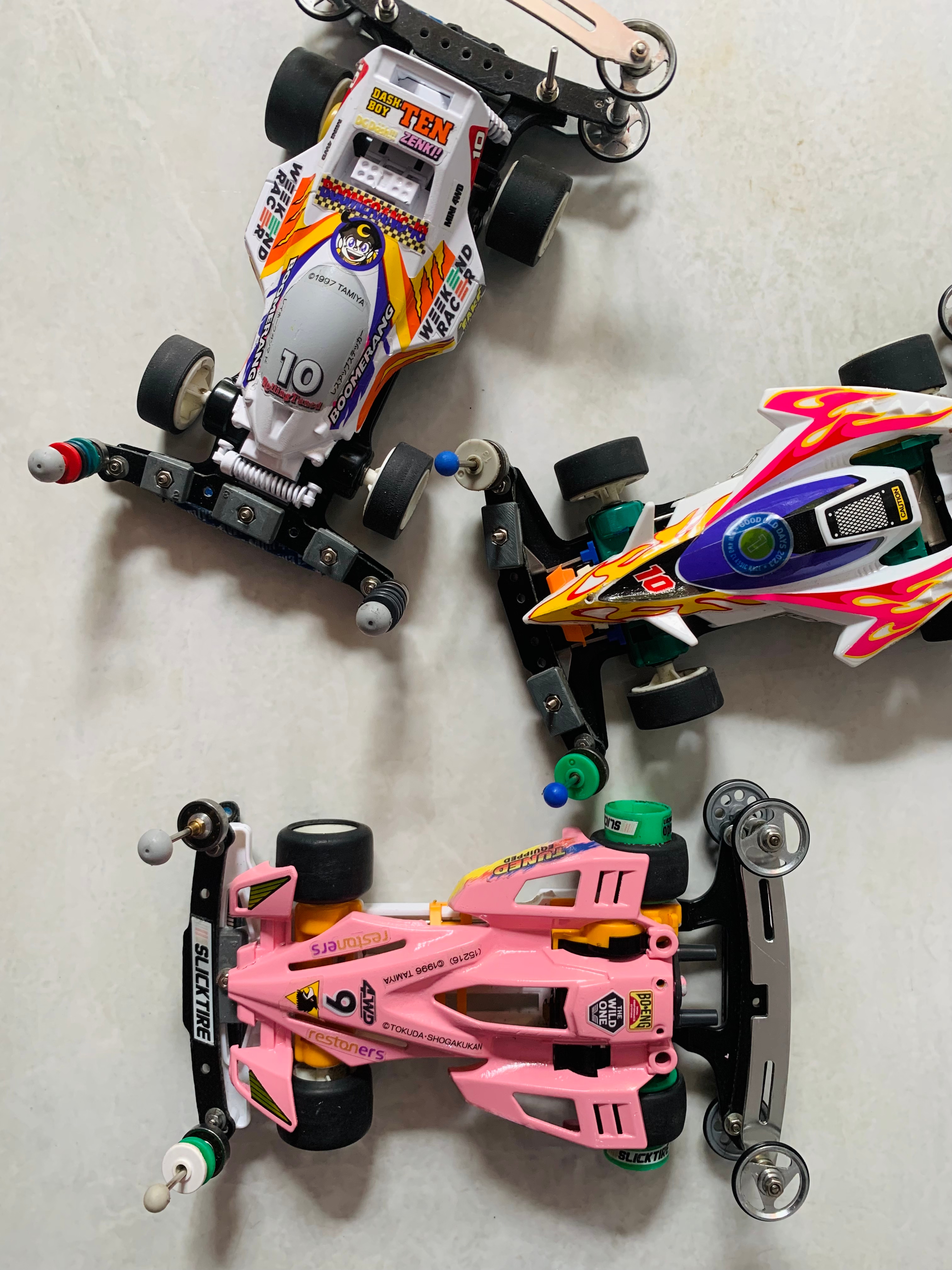

⚑ Komponen Handling Lanjutan: Tiang & Stabilizer

Jenis Tiang (Screws / Poles)
  • Tiang AO (Cap Screw): Baut baja dengan kepala silinder segi enam. SANGAT KUAT dan pantang bengkok. Wajib digunakan sebagai as utama roller depan/belakang dan poros Pivot/AT Bumper pada kelas Expert (STO).
  • Tiang Baja/Stainless Normal: Baut standar kepala plus (+). Rentan bengkok jika mobil terlempar dan menabrak keras. Sering digunakan pada kelas BMAX.
Jenis Stabilizer Depan
  • Round (Mushroom/Ball): Stabilizer berbentuk bola plastik/teflon. Licin dan meminimalkan friksi dengan dinding. Dipasang di ujung atas tiang roller depan untuk mencegah mobil terbalik (kluntung) di Lane Changer.
  • Tube (Pipa Stabilizer): Potongan pipa karet/plastik yang menyelimuti tiang. Memberikan fungsi pengereman (friksi) ekstra ketika mobil miring menyentuh dinding.
  • High-Mount Roller: Menggunakan roller ukuran kecil (misal 8mm/9mm) sebagai stabilizer di atas roller utama. Sangat licin (anti-friksi) namun boros tempat/berat.

Transmisi & Dapur Pacu

Pusat tenaga Mini 4WD. Eksplorasi performa seri motor resmi Tamiya, pahami trade-off rasio roda gigi (Gear Ratio), dan pelajari modifikasi ekstrem seperti *Floating Gear*.

Performa Motor: RPM vs Torsi

Analisis kuadran: Hover/Tap titik untuk melihat detail karakteristik motor. (Sumbu X: Torsi Relatif, Y: Rotasi per Menit).

Rasio Roda Gigi (Gears)

Top Speed 100%
Akselerasi (Torsi) 30%
Kecepatan puncak tertinggi, torsi paling rendah. Cocok untuk trek lurus panjang tanpa banyak rintangan elevasi.

⚡ Anatomi Dinamo: Single vs Dual Shaft (PRO)

Perbedaan fundamental dalam sistem penyaluran tenaga (transfer torsi) dari dinamo ke roda kendaraan.

1 Poros As

Single Shaft Motor (Konvensional)

  • Sasis Kompatibel: FM-A, VZ, VS, AR, Super-II, Klasik.
  • Transmisi: Membutuhkan Propeller Shaft (batang bambu pemindah) untuk mengantarkan putaran roda gigi ke sisi seberangnya.
  • Karakteristik & Kelemahan: Terdapat Power Loss (tenaga terbuang sia-sia) akibat tingginya titik gesekan antara pinion dinamo, gir mahkota (crown gear), dan propeller.
  • Seri Eksklusif Kelas Ini: Sprint Dash, Power Dash, Ultra Dash, Plasma Dash.
2 Poros As (PRO)

Dual Shaft Motor (Seri PRO)

  • Sasis Kompatibel: MS dan MA (Sasis tipe Mid-Ship / Mesin Tengah).
  • Transmisi: Direct Drive. Tidak ada propeller. As dinamo kanan memutar roda depan, as kiri memutar roda belakang secara mandiri.
  • Kelebihan Absolut: Efisiensi torsi nyaris sempurna (0% power loss di jalur lurus). Menghasilkan tarikan super instan dan menjadi standar mutlak modifikasi STO modern.
  • Seri Andalan: Mach Dash PRO, Hyper Dash PRO. (Catatan: Tamiya tidak memproduksi Sprint/Ultra untuk seri PRO).
DYNO

💻 Simulator Dyno Test (Top Speed & Beban)

Masukkan berat total Tamiya Anda (termasuk baterai dan damper), tipe sasis, serta rasio gir. Kalkulator ini akan menghitung proyeksi Top Speed dan akselerasi berdasarkan friksi transmisi dan pinalti beban terhadap torsi dinamo.

Normal BMAX: ~120g | Normal STO: ~140g. Input baterai dihitung penuh.

Estimasi Top Speed

28.5 km/h
Skor Akselerasi / Tarikan 75/100
Pilih parameter di samping untuk memulai analisa hasil Dyno.

⚙ Transmisi Lanjutan (Expert Level)

Mekanika rahasia untuk meminimalisir Power Loss pada transmisi konvensional.

Floating Gear System

Standard Gear: Roda gigi konvensional memiliki "oblak" (clearance) di as-nya. Saat berputar di RPM tinggi, gir bergoyang dan bergesekan dengan dinding sasis, menghasilkan panas, suara berisik, dan hilangnya kecepatan (Power Loss).

Propeller Shaft (Sasis Single-Shaft)

Tongkat pemindah daya dari motor belakang ke roda depan (atau sebaliknya). Khusus sasis seperti FM-A, VZ, VS, AR, dan Klasik.

Standard Propeller (Solid)

Bawaan boks. Besi padat yang kuat dan tidak mudah bengkok. Agak berat, menahan torsi motor.

Hollow Propeller (Kopong)

Pipa besi kopong (berongga) di bagian tengah. Jauh lebih ringan, mempercepat akselerasi dan meringankan kerja dinamo. Rentan bengkok jika mobil jatuh parah.

⚙ Workshop Level 4: Pro-Tuning Elektrikal

Metode rahasia modifikator kelas atas untuk melampaui batas pabrik tanpa mengganti komponen (Legal STO).

Metode Inreyen (Motor Break-In)

Tujuan: Menyesuaikan sikat komutator (Brush) agar menempel 100% sempurna, meminimalkan hambatan gesek internal motor. Bisa menaikkan ~3.000 RPM.

1
Tahap Low-Volt
Putar motor tanpa beban di 1.0V - 1.5V selama 5 menit (Maju & Mundur). Jangan sampai panas.
2
Flushing / Cleaning
Semprotkan *Contact Cleaner* untuk melunturkan residu gesekan tembaga/karbon dari komutator.
3
Tahap High-Volt
Gunakan tegangan 3.0V (baterai penuh) selama 3 menit. Sikat kini sudah terbentuk sempurna. Beri pelumas tetes.

Manajemen Baterai (Ni-MH)

Internal Resistance (IR) yang rendah (di bawah 30mΩ) menentukan seberapa deras arus (Ampere) yang dimuntahkan ke motor.

Cycling Kosongkan hingga 0.9V/cell
Punching (Race Mode) Isi daya ekstrem 2.0A - 3.0A

*Punching dilakukan persis sesaat sebelum balap. Voltase puncak bisa mencapai 1.55V/cell. Menghasilkan ledakan akselerasi gila di lap pertama, namun memperpendek usia baterai.

Sasis, Suspensi & Kaki-Kaki

Pondasi struktural Mini 4WD. Setiap sasis memiliki kelenturan berbeda. Modul ini membimbing Anda memadukan kombinasi ban, as roda (shaft), dan rekayasa suspensi *expert*.

Panduan Sasis (Chassis Guide)

MS (Mid-Ship) & MA (Mid-Ship Aero)

Double Shaft Motor Mid-Engine (50:50)

Motor berada tepat di tengah. Tidak ada power loss dari propeller shaft karena motor menggerakkan roda depan & belakang secara langsung.

  • MA: Sangat rigid, kaku, dan tebal. Out-of-the-box sangat cepat. Sangat direkomendasikan untuk kelas pemula dan BMAX.
  • MS: Sasis modular (bisa dicopot depan-tengah-belakang). Merupakan standar mutlak kelas Expert (L4) untuk dipotong menjadi MS Flexible Suspension.

Rekayasa Suspensi (L4 Expert)

Arahkan kursor / sentuh ilustrasi di bawah untuk melihat bagaimana MS Flexible (MS Flex) bekerja meredam pantulan (tabrakan inelastis).

FRONT
MOTOR
REAR
Prinsip Kerja AT Bumper & Pivot:

Selain sasis tengah yang memantul secara independen, bumper depan (AT/Pivot) dilengkapi per (spring) yang memungkinkannya menekuk ke belakang (mengurangi energi benturan horizontal) dan miring ke atas (mencegah nyangkut di dinding lintasan).

🔧 Material & Ukuran As Roda (Wheel Shafts)

Poros besi yang menyambungkan velg dan menerima putaran dari gir. As roda bengkok sekecil apapun akan membuat roda "geol" (oleng), menghancurkan kecepatan mobil.

Standard / Normal

60mm / 72mm

Bawaan kit. Berwarna perak kusam. Cukup baik untuk pemula, namun sangat mudah bengkok jika mobil terpelanting.

Reinforced (Baja Hitam)

60mm / 72mm

Bahan baja diperkuat. Jauh lebih tahan banting dan mempertahankan kelurusan roda (anti-geol). Standar wajib BMAX.

Hollow Shaft

60mm / 72mm

Berongga di tengah (kopong). Ekstra ringan untuk mengurangi unsprung mass (menambah akselerasi). Rentan penyok.

Titanium Shaft

Super Premium

Ringan seperti Hollow, sekuat baja. Part Sultan (mahal) untuk setup STO memastikan velg ban bubut berputar sempurna.

Catatan Ukuran (60mm vs 72mm): Gunakan 60mm untuk sasis normal (MS, MA, VZ). Gunakan 72mm untuk sasis lebar (Super X/XX) atau jika Anda memodifikasi velg dengan teknik Piercing (menusuk as tembus keluar velg agar anti-copot).

Simulator Setup Kaki-kaki (Velg & Ban)

Pilih kombinasi Ukuran Velg dan Material Ban. Material menentukan Grip dan daya pantul (Bounce), sementara ukuran memengaruhi akselerasi dan Top Speed.

Hybrid Meta (Super Hard + Maroon)

Setup populer STO. Menggunakan Super Hard di depan untuk tarikan (grip) dan Maroon di belakang agar bagian ekor mobil licin saat menikung.

Grip Akselerasi 60%
Kecepatan Tikungan 80%
Stabilitas Landing (Anti-Mantul) 85%
Top Speed Mekanis 50%
Kelebihan (Pros)

Pendaratan rapi, meluncur di tikungan dengan baik.

Kekurangan (Cons)

Sedikit kehilangan torsi awal dibanding full karet biasa.

Level 4: Ban Bubut (Tire Truing)

Membubut ban hingga tipis (1-2mm) menjadi "Thin Tire". Tujuannya: Menghilangkan daya pantul 100% dan mengurangi unsprung weight agar akselerasi maksimal tanpa beban ujung.

Setup, Balap & Maintenance

Pelajari teori membaca rintangan lintasan (Track Sections), panduan pemecahan masalah (Troubleshooting Decision Tree), dan kultur kelas balap resmi di Indonesia.

🚩 Teori Setting: Membaca Lintasan

Dragon Back

Tanjakan bergelombang yang melempar mobil ke udara tanpa ampun.

Setup Ideal:

Brake sponge tebal di bumper belakang, CoG rendah, Front-Bias (berat depan) agar nose-dive.

Digital Curve

Tikungan patah-patah 45°. Momen penghancur rollers dan as roda.

Setup Ideal:

Sliding Damper (Bumper geser) atau Pivot Bumper krusial untuk meredam guncangan lateral.

Bank Curve

Tikungan kemiringan 20°-45° yang menguji torsi dan friksi bumper.

Setup Ideal:

Brake sponge depan JANGAN menyentuh trek di Bank (hindari Bank Stop). Gunakan ban depan lebih kecil.

Troubleshooting & Decision Tree (L3-L4)

Kelas Balap Indonesia

STO 100 (Standard Original)

Level 4 (Expert). 100% part Tamiya. Modifikasi potong sasis (MS Flex), potong karbon (AT Bumper, Pivot), ban bubut diizinkan. Meta teknikal tertinggi dengan biaya sangat mahal.

BMAX (Basic Max)

Level 2-3. 100% part Tamiya. TIDAK BOLEH potong sasis/karbon/ban. Plug & Play sekreatif mungkin. Sangat ramah pemula, murni mengandalkan setup bobot dan geometri.

STB (Standard Kotak)

Merakit murni dari dalam boks (atau variasi STB Pro). Mengandalkan faktor keberuntungan (gacha motor), break-in murni, dan kehalusan rakitan tangan.

Speed / Nascar

Level Expert Elektro. Balapan ekstrem 70+ km/jam. Menggunakan lilitan motor manual (kilikan), ban busa tipis, dan part non-Tamiya yang dimodifikasi bebas.

⏱ Race-Day Maintenance

Bearing: Jangan pakai grease kental. Bersihkan dengan contact cleaner/zippo, beri 1 tetes thin oil.

Torque: Cek Lock Nut tiap 3 lap. Getaran ekstrem bisa melepas roller. Gunakan Spring Washer.

Ban: Bersihkan debu telapak ban dengan selotip kertas atau lap dibasahi parts cleaner sebelum diletakkan di start line agar traksi tidak hilang.

Daftar Pustaka & Referensi

Tamiya Official Resources
  • Tamiya Mini 4WD Setup Guide (Official Books Vol. 1-3).
  • Tamiya Official Website & Catalogues.
  • Mini 4WD Technical Regulations (Japan Cup Rules 2023/2024).
Engineering Principles
  • Fundamentals of Physics (Resnick, Halliday, Walker) – Aplikasi Momen Inersia & Friksi.
  • Mekanika Roda Gigi (Efisiensi Torsi Listrik DC Motor).
Community (Indonesian Context)
  • Regulasi IMI (Ikatan Motor Indonesia) Komisi Mini 4WD.
  • Forum Modders STO Indonesia (kalibrasi kultur BMAX & MS Flex).
  • Data Dynamometer mini 4WD pengujian RPM komunitas.
